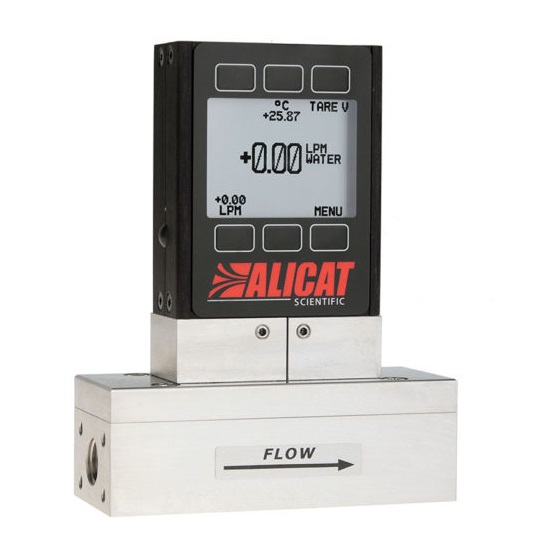

美國ALICAT SL6系列液體流量計-水\甲醇\雙氧水等
Alicat的SL6系列數字式液體流量計可快速精確測量過程液體
的體積流量和溫度(亦有表壓測量可選項)
SL6系列液體流量計帶有獨具特色的排氣孔可輕松排除空氣。
集成式多功能數字顯示屏，同時開放模擬通訊和RS-232數
字通訊模式。另有各類定制化選項供特殊項目需求
性能/參數
SL6系列液體流量計-水\甲醇\雙氧水等
流量范圍
0.5ML-10LPM
標定氣體
水\甲醇\雙氧水等
精度(調零后)
±2%FS
漂移(零點/滿量程)
0.02% F.S/oC/Atm
工作范圍
2-100%
響應時間
20毫秒(可調整)
啟動預熱時間
1秒內
工作溫度范圍
10~-50℃
工作壓力
7Bar
安裝方向
任意
材質
SUS302\303\304不銹鋼、密封圈VITON
顯示屏
背光LCD顯示屏，同時顯示流量、壓力、溫度
數字信號
標準RS232
選配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet
以太網RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)
模擬信號
標準0-5V/1-5V/0-10V
選配:4-20mA
第二路模擬信號
電氣接口
標準圓形8芯
選配:圓形6芯、DB9、DB15
供電電壓
+24VDC
消耗電流
100mA以內
針腳/顏色
定義
1針(黑色)
4-20MA輸出信號，如選擇0-5V/10V 連接6針
2針(棕色)
不用連接,如選第二路 輸出信號可接
3針(紅色)
RS232 輸入串口RS232 輸入串口
4針(橘色)
遠程清零
5針(黃色)
RS232 輸出串口
6針(綠色)
0-5V或0-10V輸出信號
7針(藍色)
+24VDC供電
8針(紫色)
接地(同時作用于電源、通訊、模擬)
備注：以上是標配圓新8芯接線注解，其他接口來電咨詢
流量
壓損(PSID),排放大氣中
接口
0.5-1CCM
2.0
1/8NPT母螺紋
2-500CCM
1SLPM
4.0
2SLPM
1/4NPT母螺紋
1/2NPT母螺紋
5SLPM
10.0
10SLPM
20.0
一：進水管道上建議安裝上的除氣泡裝置、過濾器，保證介質干凈
二：安裝前，請將設備管路進行整體吹掃。
三：需要進行零點漂移清零的時候，確認進/出口沒流量沒壓力下、設定值是0的狀態 再操作。
四：工作壓差不超過5bar。
