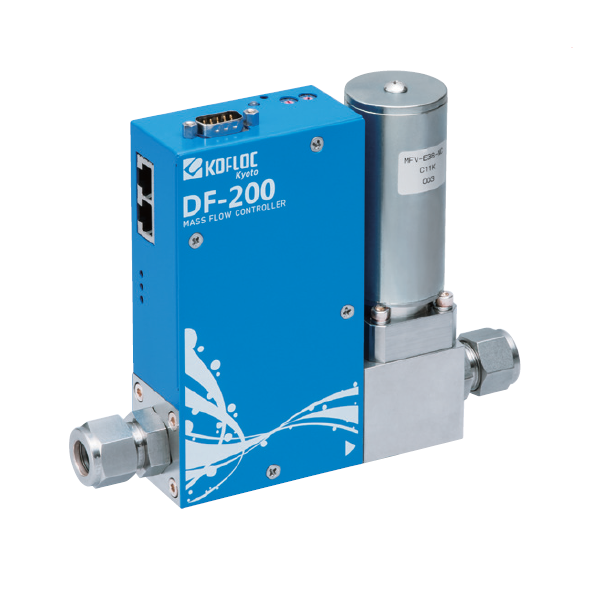

日本KOFLOC DF250C系列質量流量控制器-數字式
DF250C系列是DF200C系列的大流量產品，同陽也采用了全新傳感器
全新控制閥，新的PID算法，從而在控制精度、響應速度大大
得到了提升，通訊方面DF200采用RS485(RJ45接口)使用普通網線既可串聯99臺
DF200C，大大節省了布線的工作，上市以來得到各個行業客戶的認可
流量范圍從10SCCM-500SLM，可以滿足大部分客戶的需求
DF250C系列質量流量控制器-數字式
量程(N2)
10SCCM-10SLM
20-50SLM
100-150SLM
200-300SLM
400-500SLM
氣體
非腐蝕氣體 和部分腐蝕氣體
精度
±1.0%FS
±2.0%FS
重復性
±0.25%FS
±0.5%FS
有效范圍
2-100%
5-100%
響應時間
1秒以內
1.5秒以內
2秒以內
耐壓
1.0Mpa
進口最大壓力
0.5Mpa
工作壓差
0.05-0.35Mpa 根據流量不同，需要壓差不同
泄漏率
1*10-8pa·m3/s以下
1*10-7pa·m3/s以下
溫度范圍
5~50℃
精度保證溫度
15~35℃
保存溫度
-10~60℃
濕度范圍
10-90%RH(不能結露)
材質
本體SUS316、SUS316L
密封圈VITON，選配NBR或FKM
電氣接口
DB9
通訊接口
RS485(RJ45接口)
模擬信號
0-5V輸入/輸出
供電
+24VDC(±10%)350mA；±15VDC(±10%)350mA
管路連接
標配1/4F9、1/2SW
選配1/4UJR、3/4SW
重量
約850-3500g
DB9針腳定義：
針腳/顏色
定義
1針腳/棕色
閥門全開/全閉
2針腳/白色
0-5V輸出
3針腳/紅色
+15VDC 或+24VDC
4針腳/黑色
電源COM 或 空
5針腳/黃色
-15VDC 或 電源地
6針腳/灰色
0-5V輸入
7針腳/綠色
輸出COM
8針腳/蘭色
輸入COM
9針腳/紫色
閥門電源輸出
RJ45針腳定義：150SLM以下(通訊用)
針腳
1針腳
485COM
2針腳
3針腳
空
4針腳
485-
5針腳
485+
6針腳
7針腳
8針腳
圓形4芯針腳定義：200SLM以上(通訊用)
TR-(RS485)
TR+(RS485)
24V電源適配器定義：200SLM以上用
1內
電源GND
2外
+24VDC
一：進氣管道上建議安裝上的過濾器、油水分離器使用，保證氣體的干燥干凈《濕度不超過90%(一定不能進水)、雜質粉塵不超過20微米》。
二：用肥皂水對管路進行泄漏檢測時，只能將肥皂水噴灑在管路接頭上，不能噴在儀表或電氣插頭上。
三：安裝前，請將設備管路進行整體吹掃。
四：耐壓1.0Mpa，進口最大壓力5公斤。
五：需要進行零點漂移清零的時候，確認進/出口沒流量沒壓力下 再操作。
